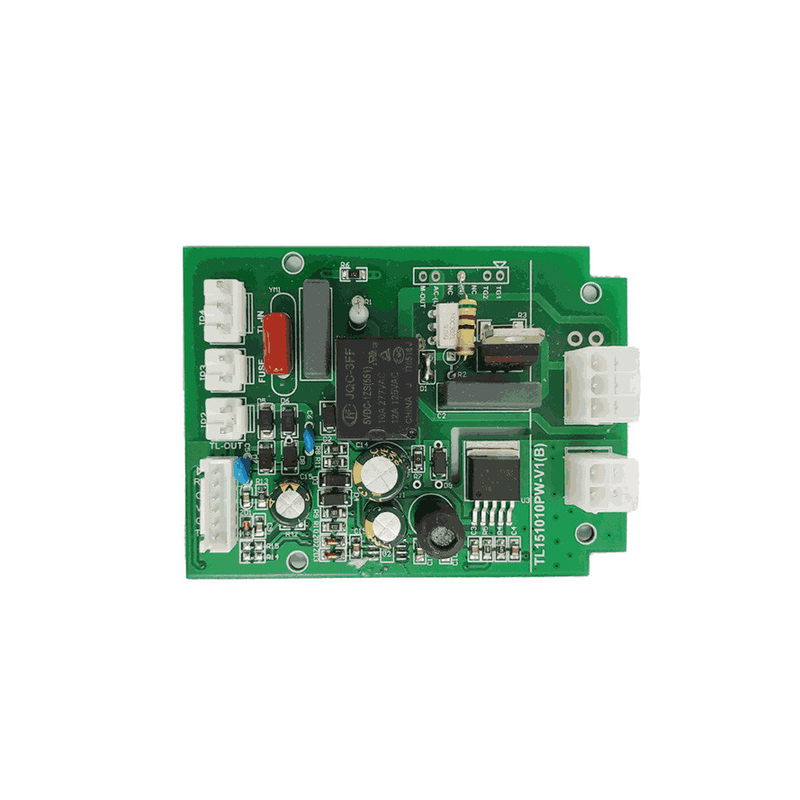

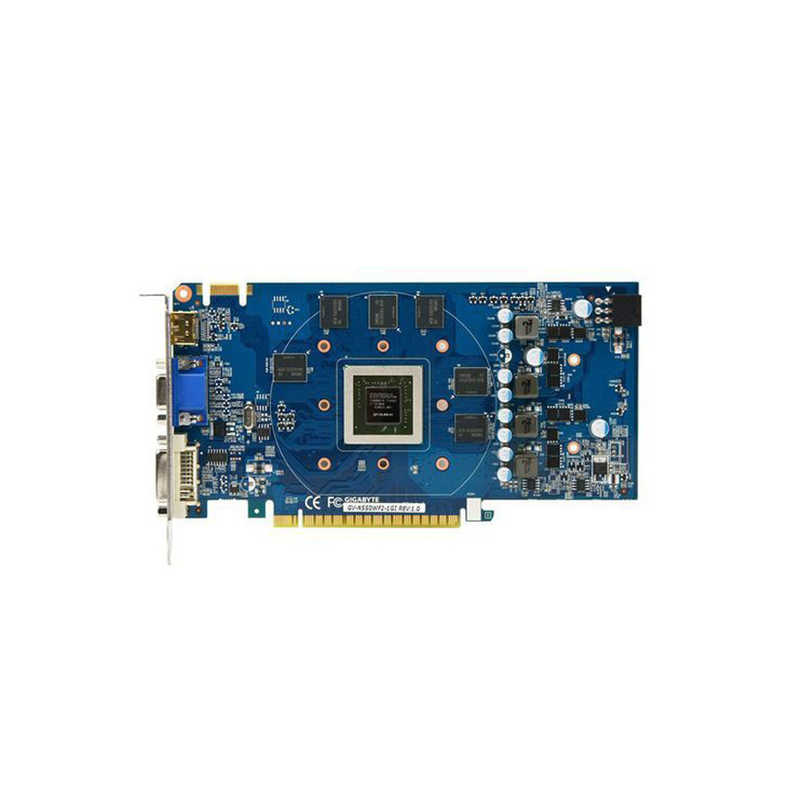

Dispositivo electrónico Rogers Fr4 Prototipo de PCB de fabricación de ensamblaje

Dispositivo electrónico ensamblaje de PCB de prototipo Rogers Fr4

Patrones de PCB de cobre

En la fabricación de PCB, el primer paso es replicar el patrón en el sistema CAM del fabricante en una máscara protectora en las capas de PCB de papel de cobre.El grabado posterior elimina el cobre no deseado sin protección de la máscara. (Alternativamente, una tinta conductiva puede ser inyectada en una placa en blanco (no conductiva). Esta técnica también se utiliza en la fabricación de circuitos híbridos.)

1. La serigrafía utiliza tintas resistentes al grabado para crear la máscara protectora.
2. El fotogravado utiliza una máscara fotográfica y un desarrollador para eliminar selectivamente un revestimiento fotorresistente sensible a los rayos UV y, por lo tanto, crear una máscara fotorresistente que proteja el cobre debajo de ella.Las técnicas de imágenes directas se utilizan a veces para requisitos de alta resoluciónSe han hecho experimentos con la resistencia térmica. Se puede utilizar un láser en lugar de una fotomáscara. Esto se conoce como litografía sin máscara o imagen directa.
3. El fresado de PCB utiliza un sistema de fresado mecánico de dos o tres ejes para fresar la lámina de cobre del sustrato.Una máquina de fresado de PCB (denominada "PCB Prototyper") funciona de manera similar a un plotter, recibiendo comandos del software host que controlan la posición de la cabeza de fresado en los ejes x, y y (en su caso) z.
4. La pintura negra se pulveriza sobre el laminado revestido de cobre, se coloca en el trazador láser CNC. El raster láser escanea el PCB y elimina (vaporiza) la pintura donde no se desea resistencia.La ablación con láser de cobre se utiliza raramente y se considera experimental..
5. El cobre puede ser removido directamente por un láser CNC.
6. El grabado EDM utiliza una descarga eléctrica para eliminar un metal de un sustrato sumergido en un fluido dieléctrico

El método elegido depende del número de tableros que se produzcan y de la resolución requerida.

Laminado en el servicio de montaje de PCB

Las placas de circuito impreso de múltiples capas tienen capas trazas dentro de la placa.Esto da como resultado un producto inseparable de una sola pieza.Por ejemplo, un servicio de ensamblaje de PCB de cuatro capas puede fabricarse partiendo de un laminado revestido de cobre de dos lados, grabando los circuitos en ambos lados,luego laminado en la parte superior e inferior pre-preg y papel de cobreLuego se perforan, se recubren y se graban de nuevo para obtener rastros en las capas superior e inferior.

Las capas interiores son inspeccionadas completamente por la máquina antes de la laminación, ya que los errores no se pueden corregir después.Las máquinas de inspección óptica automática (AOI) comparan una imagen de la placa con la imagen digital generada a partir de los datos de diseño originalesLas máquinas automáticas de conformación óptica (AOS) pueden añadir cobre que falta o eliminar el exceso de cobre utilizando un láser, reduciendo el número de PCB que deben desecharse.Las huellas de PCB pueden tener una anchura de sólo 10 micrómetros.

Especificación

Prototipo de ensamblaje de fabricación de PCB

El ensamblaje de fabricación de prototipos de PCB implica el proceso de crear un prototipo de placa de circuito impreso (PCB) y ensamblar los componentes en él.Este proceso suele incluir los siguientes pasos::

Diseño: El primer paso es diseñar el diseño de la PCB utilizando software de diseño asistido por ordenador (CAD).

Fabricación: Una vez finalizado el diseño, se fabrica el prototipo de PCB.y luego aplicar una capa conductora de cobre usando un proceso como el grabado o el revestimiento.

Adquisición de componentes: Los componentes electrónicos necesarios se adquieren y adquieren para el proceso de ensamblaje.y otras piezas necesarias para el circuito.

Ensamblaje: los componentes se ensamblan luego en el PCB utilizando máquinas automatizadas de recogida y colocación o ensamblaje manual, dependiendo de la complejidad del prototipo.

Soldadura: Los componentes se soldan en el PCB para establecer conexiones eléctricas.dependiendo de los requisitos específicos.

Inspección y ensayo: una vez completado el ensamblaje, el prototipo de PCB se somete a inspección y ensayo para garantizar que todos los componentes estén colocados y soldados correctamente,y que el circuito funcione según lo previsto.

Iteración: Si se identifican problemas durante los ensayos, es posible que sea necesario revisar el diseño y repetir el proceso de ensamblaje del prototipo de PCB hasta lograr la funcionalidad deseada.

En general, el ensamblaje de fabricación de PCB prototipo requiere una combinación de experiencia en diseño, abastecimiento de componentes, habilidades de montaje,y capacidades de prueba para crear un prototipo funcional para su desarrollo y pruebas posteriores.

Prototipo de dispositivo electrónico PCB de fabricación de ensamblaje fabricante líder

1. Proporcionar el suministro completo de componentes BOM y selección de piezas
2Desde la fábrica original y los agentes de primer nivel, la garantía original auténtica
3Más de 50.000 tipos de componentes están siempre en stock.
4Los clientes pueden comprar a pedido, no es necesario comprar todo el paquete

5Tecnología de soldadura por reflujo de gas de nitrógeno para SMT.

6. Línea de ensamblaje de SMT y soldadura de alto nivel

7Capacidad de tecnología de colocación de placas interconectadas de alta densidad.
