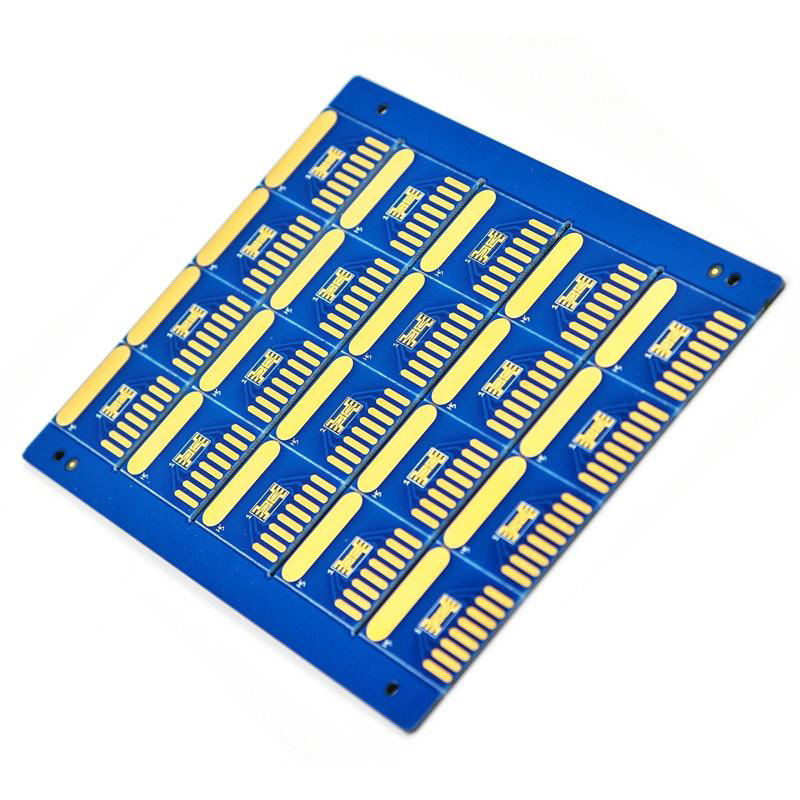

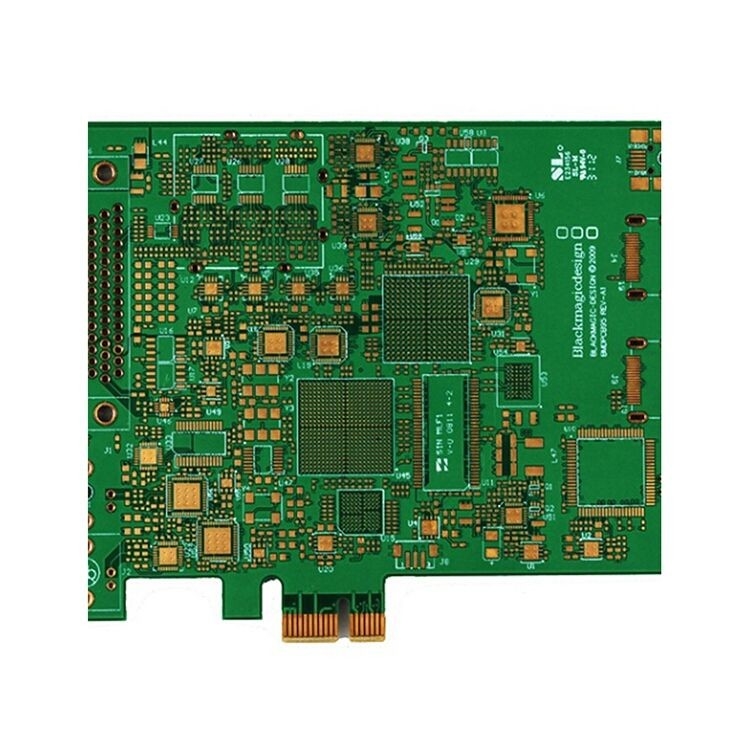

HASL Fabricación de placas de circuitos multicapa libres de plomo Fabricación de PCB de doble cara
-
Resaltar
Fabricación de placas de circuitos HASL
,Fabricación de placas de circuitos libres de plomo
,Asamblea de múltiples capas del PWB del prototipo
-
Nombre del productoHASL Fabricación de placas de circuitos multicapa libres de plomo Fabricación de PCB de doble cara
-
CaracterísticaFabricación y montaje de PCB
-
Tamaño que trabaja a máquina máximo600 mm * 1200 mm
-
Perfilado de la perforaciónRouting/V-CUT/Beveling
-
Equipo de gama altaFUJI NXT3/XPF laminador
-
PruebaLa prueba de seguridad de la aeronave deberá realizarse en el lugar de ensayo.
-
Otros serviciosEmpaquetado de /Assembly/Custom de la compra de los componentes
-
Lugar de origenChina.
-
Nombre de la marcaXHT
-
CertificaciónISO、IATF16949、RoSH
-
Número de modeloSe trata de un producto de fabricación de PCB.
-
Cantidad de orden mínimamoq bajo
-
PrecioUS$ 1-5/Pcs
-
Detalles de empaquetadoCartón con bolsa de burbujas
-
Tiempo de entrega5-8 días
-
Condiciones de pagoT/T, Western Union, MoneyGram
-
Capacidad de la fuente100000 piezas/día
HASL Fabricación de placas de circuitos multicapa libres de plomo Fabricación de PCB de doble cara
HASL Fabricación de placas de circuitos multicapa libres de plomo Fabricación de PCB de doble cara
Capacidad de PCB y especificación técnica
| - No, no es así. | Las partidas | Capacidades |
| 1 | Las capas | 2-68L |
| 2 | Tamaño máximo de mecanizado | 600 mm*1200 mm |
| 3 | espesor del tablero | 0.2 mm-6.5 mm |
| 4 | espesor de cobre | 0.5 oz-28 oz |
| 5 | Min traza/espacio | 2.0mil/2.0mil |
| 6 | Apertura mínima terminada | 0. 10 mm |
| 7 | Proporción entre el espesor máximo y el diámetro | 15:1 |
| 8 | A través del tratamiento | A través, ciego y enterrado a través, a través de la almohadilla, cobre a través de... |
| 9 | Finalización/tratamiento de la superficie | HASL/HASL libre de plomo, estaño químico, oro químico, oro por inmersión |
| 10 | Materiales básicos | FR408 FR408HR, PCL-370HR;IT180A, Megtron 6 ((Panasonic);Rogers4350; Laminado Rogers4003, RO3003, Rogers/Taconic/Arlon/Nelco con material FR-4 (incluido el laminado híbrido parcial de Ro4350B con FR-4) |
| 11 | Color de la máscara de soldadura | Verde, negro, rojo, amarillo, blanco, azul, púrpura, verde mate, negro mate. |
| 12 | Servicio de pruebas | AOI, rayos X, sonda voladora, prueba de función, primer ensayo de artículo |
| 13 | Profilar perforando | Enrutamiento, V-CUT, Bevel |
| 14 | Arco y torsión | ≤ 0,5% |
| 15 | Tipo de IDH | 1+n+1,2+n+2,3+n+3 |
| 16 | Min apertura mecánica | 0.1 mm |
| 17 | Min apertura del láser | 0.075 mm |
Somos fabricantes profesionales de fabricación y ensamblaje de PCB
Introducción
Nuestra empresa, fundada en 2004, se ha convertido en un nombre de confianza en la industria EMS, estratégicamente ubicada en Huizhou, provincia de Guangdong, cerca del bullicioso centro de Shenzhen.
Con un paisaje de 20.000 metros cuadrados, nuestras instalaciones están equipadas para atender a una amplia gama de clientes en varios sectores,Desde productos electrónicos de consumo hasta dispositivos médicos, componentes de automóviles, equipos industriales, sistemas de energía, nuevas soluciones energéticas y dispositivos de comunicación.
Nuestro programa completoServicios de EMS/ODM/OEM, incluido el diseño de sistemas electrónicos, el desarrollo de prototipos, la fabricación de PCB, el montaje y las pruebas rigurosas,garantizar la calidad de primer nivel, precios competitivos y entrega puntual.
Tenemos una fuerte cadena de suministro de componentes electrónicos, podemos ofrecer un precio competitivo para su lista BOM.
Hemos implementado una completaMES (sistema de ejecución de fabricación)que cubre la aceptación de materias primas,Técnicas de control de velocidadmontaje de la superficie,El DIPEl objetivo de este estudio es evaluar los resultados de los ensayos realizados en los Estados miembros.
Este sistema permite el seguimiento en tiempo real y el rastreo de datos de cualquier condición anormal durante la producción, garantizando la integridad del producto y la trazabilidad completa del proceso.
Nuestra capacidad de producción mensual de 600 millones de puntos asegura la calidad de primer nivel y la entrega oportuna.
Servicio
Nos especializamos en proporcionar soluciones integrales de EMS para satisfacer las necesidades únicas de nuestros clientes.
Aquí hay un vistazo de los servicios que ofrecemos:
1- Suministro de componentes electrónicos.
2Fabricación de PCB.
3- El ensamblaje del PCB.
4El edificio de la caja.
Tenemos una fuerte cadena de suministro de componentes electrónicos, podemos ofrecer un precio competitivo para su lista BOM.
Preguntas frecuentes
| P: ¿Cuál es su cantidad mínima de pedido (MOQ)? XHT: Nuestro MOQ es de 1 PCS, somos capaces de manejar la producción de pequeño y gran volumen con flexibilidad. |
| P: ¿Es usted una fábrica? XHT: Nuestra fábrica está ubicada en el Edificio 6, Parque industrial Fuyuan, calle Qiaotang, calle Fuyong, ciudad de Shenzhen, China. |
| P: ¿Qué tal el costo de envío? XHT: El coste del envío depende del destino, el peso y el volumen de las mercancías, así como de la cotización de DHL/FEDEX/expedidor en ese momento.Puede informarnos de la forma de transporte que necesita antes de hacer un pedido. |
| P: ¿Cómo podemos garantizar la calidad? XHT: siempre una muestra de preproducción antes de la producción en serie; Siempre informe final de inspección y ensayo antes del envío. |
