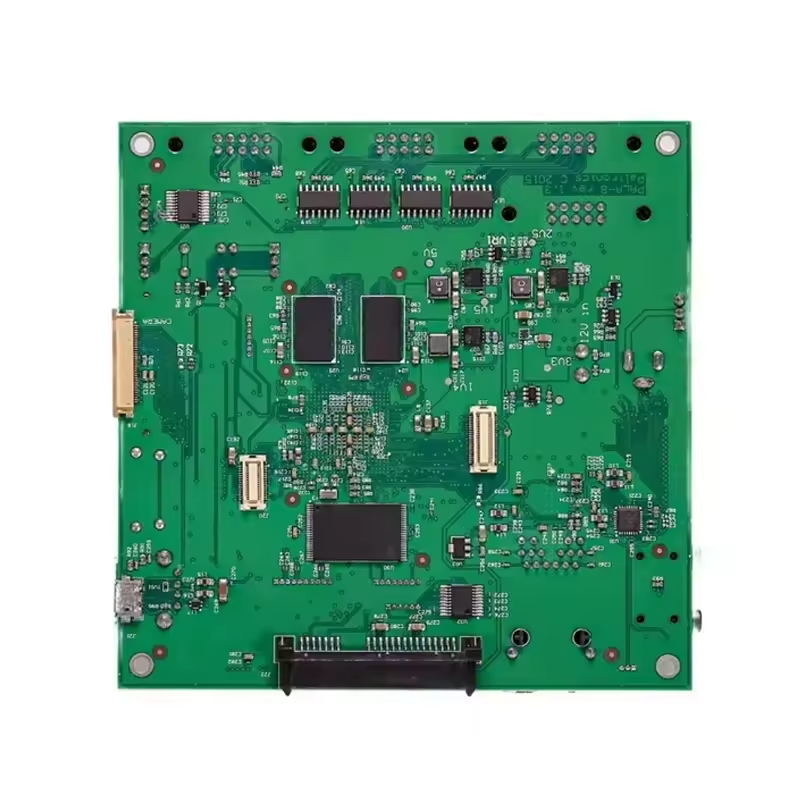

Fabricante de PCBA por contrato de gran volumen

En el caso de los PCB de montaje de superficie

El ensamblaje de PCB de montaje superficial se refiere al proceso de ensamblaje de componentes electrónicos, particularmente dispositivos de montaje superficial (SMD), en una placa de circuito impreso (PCB).Este proceso consiste en colocar y soldar componentes de montaje superficial en el PCB para crear un circuito electrónico completamente ensamblado.

El ensamblaje de PCBs de montaje superficial generalmente implica el uso de máquinas automatizadas de recoger y colocar para posicionar con precisión los componentes de montaje superficial en el PCB.el PCB se somete a un proceso de soldadura por reflujo, donde los componentes se soldan a la placa mediante un proceso de calentamiento controlado.

El proceso de ensamblaje de los PCB de montaje superficial requiere precisión y atención al detalle para garantizar que los componentes estén colocados y soldados con precisión,y que el ensamblaje resultante cumple con los estándares de calidad y fiabilidadDespués del ensamblaje, el PCB poblado a menudo se somete a inspección y pruebas para verificar la funcionalidad y la integridad de los componentes ensamblados.

En general, el ensamblaje de PCB de montaje superficial es un paso crítico en la fabricación de productos electrónicos,ya que consiste en el ensamblaje de componentes de montaje superficial en el PCB para crear circuitos electrónicos funcionales.

Ventajas de las placas de circuitos multicapa

1, la densidad de montaje de placas de circuito múltiple es alta, el tamaño es pequeño, con el volumen de productos electrónicos cada vez más pequeño,la función de la placa de circuito PCB también se plantea requisitos más altos, la demanda de placas de circuitos de múltiples capas también está aumentando.

2, la selección de la línea de colocación de la placa de circuito PCB de múltiples capas es conveniente, la longitud de la línea de colocación se acorta en gran medida, la línea de colocación entre los componentes electrónicos se reduce,pero también mejorar la velocidad de transmisión de la señal de datos.

3En el caso del circuito de alta frecuencia, la línea de señal, después de entrar en tierra, tiene una impedancia estable y baja para la tierra,y la impedancia característica del circuito de potencia se reduce en gran medida, que tiene un efecto de interceptación significativo.

Nuestras ventajas

1- Programa y prueba funcional y paquete por Free.

2Alta calidad: estándar IPC-A-610E, prueba E, rayos X, prueba AOI, control de calidad, prueba funcional al 100%.

3Servicio profesional: fabricación de PCB/FPC/aluminio, SMT, DIP, abastecimiento de componentes, OEM con 21 años de experiencia.

4- Certificaciones: UL, 94v-0, CE, SGS, FCC, RoHS, ISO9001, ISO14001, IATF16949 y otras

Fabricante conocido de ensamblaje de PCB de volumen bajo a mediano a grande

P: ¿Es posible que pueda ofrecer una muestra?

R: Sí, podemos hacer muestras personalizadas para su prueba antes de la producción en masa.

P: ¿Cuánto tiempo podría obtener la cotización después de enviar Gerber, BOM y procedimiento de prueba?

A: Dentro de las 6 horas para el presupuesto de PCB y alrededor de las 24 horas para el presupuesto de PCBA.

P: ¿Cómo puedo conocer el proceso de producción de mi PCBA?

A: 7-10 días para la producción de PCB y la compra de componentes, y 10 días para el ensamblaje y las pruebas de PCB.

P. ¿Mi diseño está seguro cuando te lo envíe?

Sus archivos se mantienen en completa seguridad mientras Kerongda está en posesión de ellos. Sus archivos nunca se comparten con terceros, sólo nuestros colegas tienen acceso a sus archivos de diseño.Puesto que son su propiedad,respetamos los derechos de autor de sus archivos. El cliente controla la disposición de estos archivos según sus requisitos y aprobación por escrito.

P. ¿Cuál es la garantía?

La garantía es de 2 años.
