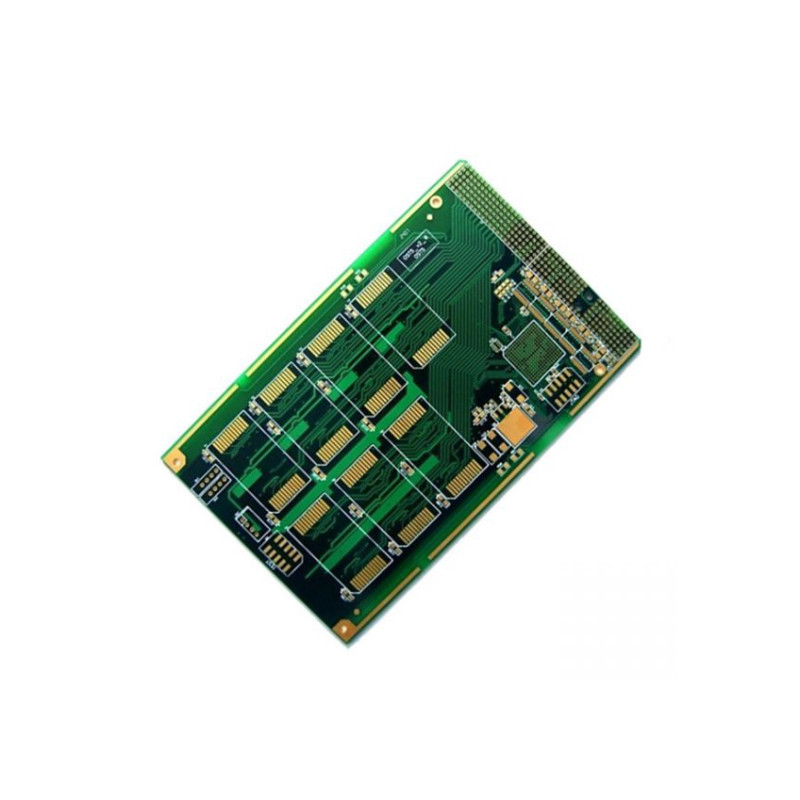

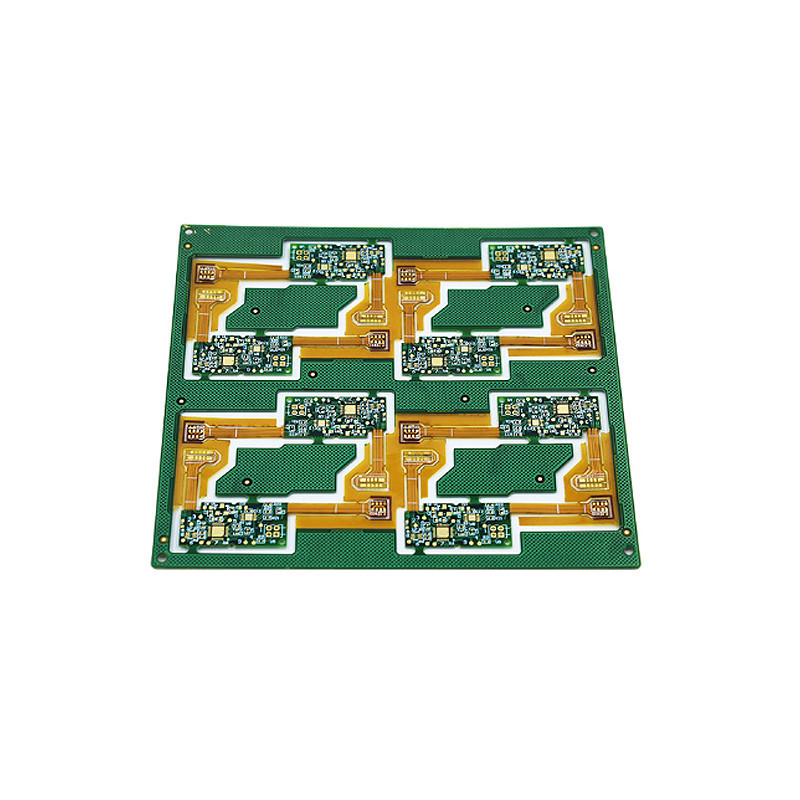

Servicio de parada única de fabricación de placas de circuitos impresos de giro rápido

Servicio de parada única de fabricación de placas de circuitos impresos de giro rápido

Bienvenido a XHT Tecnología Co., Ltd

Podemos proporcionar un servicio único:

Placas de circuitos de PCB+ensamblaje
Prueba electrónica.
Compras de componentes electrónicos.
El conjunto de PCB: disponible en SMT, BGA, DIP.
Prueba de la función PCBA.
El conjunto del recinto.

Introducción de los PCB HDI

HDI (High Density Interconnect): tecnología de interconexión de alta densidad, que utiliza principalmente vías micro ciegas / enterradas (vías ciegas / enterradas),una tecnología que hace que la densidad de distribución del circuito de la placa de circuito PCB sea mayorLa ventaja es que puede aumentar en gran medida el área utilizable de la placa de circuito de PCB, haciendo que el producto sea lo más miniaturizado posible.es imposible usar métodos de perforación tradicionales para perforar agujeros, y algunos de los orificios de vía deben perforarse con perforación láser para formar agujeros ciegos, o cooperar con vías enterradas en la capa interna para interconectarse.

En términos generales, las placas de circuito HDI utilizan el método de acumulación (Build Up), primero se hacen o se presionan las capas internas, se completa la perforación con láser y la galvanización en la capa exterior,y luego la capa exterior está cubierta con una capa aislante (prepreg).) y papel de cobre, y luego repetir la fabricación del circuito de la capa exterior, o continuar con el perforación con láser, y apilar las capas hacia el exterior una a la vez.

Generalmente, el diámetro del agujero de perforación láser está diseñado para ser de 3 ~ 4 mil (aproximadamente 0,076 ~ 0,1 mm), y el espesor de aislamiento entre cada capa de perforación láser es de aproximadamente 3 mil.Debido al uso de perforación con láser muchas veces, la clave para la calidad de la placa de circuito HDI es el patrón de agujero después de la perforación con láser y si el agujero puede llenarse uniformemente después del posterior galvanizado y llenado.

Ventajas del PCB HDI
1Cuando la densidad de PCB aumenta más allá de ocho capas, se fabrica por HDI y su costo será menor que el proceso de prensado complejo tradicional.
2- Aumentar la densidad del circuito, interconexión de placas de circuito tradicionales y piezas
3. Promover el uso de técnicas de construcción avanzadas
4Tiene mejor rendimiento eléctrico y precisión de la señal.
5Mejor fiabilidad
6, puede mejorar el rendimiento térmico
7. Puede mejorar la RFI/EMI/ESD (RFI/EMI/ESD)
8Mejorar la eficiencia del diseño
Las placas HDI se utilizan ampliamente en teléfonos móviles, cámaras digitales, MP3, MP4, ordenadores portátiles, electrónica automotriz y otros productos digitales, entre los cuales los teléfonos móviles son los más utilizados.Las placas HDI se fabrican típicamente mediante un método de acumulaciónLas tablas HDI regulares son básicamente desechables. Las HDI de gama alta utilizan dos o más técnicas de construcción.tecnologías avanzadas de PCB como los agujeros apiladosLas placas HDI de gama alta se utilizan principalmente en teléfonos móviles 3G, cámaras digitales avanzadas, placas portadoras de IC, etc.

Capacidades de PCB y especificación técnica

Equipo avanzado de fabricación y ensamblaje de PCB

XHT ha importado la maquinaria avanzada de EE.UU., Japón, Alemania e Israel para mejorar nuestra capacidad de producción y técnica.enterrado y ciego a través de una impedancia controlada especialTenemos una división altamente desarrollada de I + D que ha ayudado a nuestra fábrica a producir con éxito micro vía mecánica, impedancia de alta densidad y HDI.
