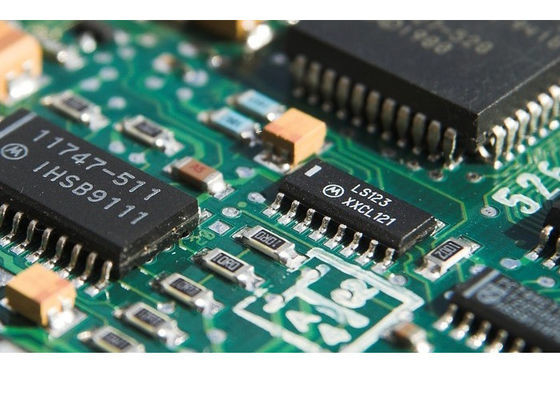

EMS PCB de alto rendimiento con abertura láser Min Servicio de circuitos electrónicos personalizados
-
Resaltar
Ensamblaje de PCB de EMS de alto rendimiento
,Conjunto de PCB EMS personalizable
,Ensamblaje de placas de circuito de alto rendimiento
-
Base MaterialFR4, Aluminium, TG, Rogers, CEM-1
-
Solder MaskBlue, Green. Red. Blue. White. Black.Yellow
-
TypeElectronic Board, Printing Circuit Board, Customizable, PCBA Design
-
ColorGreen, Customized Color, Blue On Your Request
-
Testing ServiceFunction Test, E-test Or Fly-probe According To Order Quantity, Fly-probe, E-test/Fixture Test/Functional Test
-
Layers1-28
-
Min. Line Spacing0.003", 4mil, 0.2mm, 0.15mm, 0.1mm4mil)
-
Min. Hole Size0.25mm, 0.1mm, 0.2 Mm, 0.15-0.2mm, 0.1mm-1mm
-
Product NamePrinted Circuit Board, 94V0 PCB Design / PCB Manufacturing / PCB Assembly In China, Double Sided PCB, 2 Layer HASL 94V0 FR4 PCB Manufacturer, Electronic Pcb Assembly
-
ServiceOne-stop Service, PCB&PCBA, ODM And OEM
-
Lugar de origenChina.
-
Nombre de la marcaXHT
-
CertificaciónISO、IATF16949、RoSH
-
Número de modeloSe trata de una combinación de las siguientes características:
-
Cantidad de orden mínimamoq bajo
-
Detalles de empaquetadoCartón con bolsa de espuma
-
Tiempo de entrega1-2 semanas
-
Condiciones de pagoT/T, Western Union, MoneyGram
EMS PCB de alto rendimiento con abertura láser Min Servicio de circuitos electrónicos personalizados
El valor de los productos incluidos en el cuadro 1 del presente anexo no debe exceder del 50% del precio de venta del producto.
Ventajas de las placas de circuito único
(1) Bajo coste: El coste de fabricación de la placa de PCB de una sola capa es relativamente bajo, ya que sólo se necesita una capa de papel de cobre y una capa de sustrato,y el proceso de fabricación es relativamente simple.
(2) Fabricación sencilla: en comparación con otros tipos estructurales de placa de PCB, el método de producción de la placa de PCB de una sola capa es relativamente simple.solo necesitan realizar cableado de un solo lado y corrosión de una sola capa, por lo que la dificultad de producción es baja.
1El proceso de procesamiento DIP es: introducir el agujero →AOI→ soldadura en onda → pin de corte →AOI→ corrección → lavado → inspección de calidad.
2Después de la soldadura en onda, los productos serán escaneados por el equipo de AOI para asegurarse de que no se produzca ningún error.
P: ¿Qué archivos utilizan en la fabricación de PCBA?
R: Gerber o Eagle, lista de la BOM, PNP y posición de los componentes.
P: ¿Es posible que pueda ofrecer una muestra?
R: Sí, podemos hacer muestras personalizadas para su prueba antes de la producción en masa.
P: ¿Cuánto tiempo podría obtener la cotización después de enviar Gerber, BOM y procedimiento de prueba?
A: Dentro de las 6 horas para el presupuesto de PCB y alrededor de las 24 horas para el presupuesto de PCBA.
P: ¿Cómo puedo conocer el proceso de producción de mi PCBA?
R: 7-10 días para la producción de PCB y la compra de componentes, y 10 días para el ensamblaje y las pruebas de PCB.
P. ¿Mi diseño está seguro cuando te lo envíe?
Sus archivos se mantienen en completa seguridad mientras Kerongda está en posesión de ellos. Sus archivos nunca se comparten con terceros, sólo nuestros colegas tienen acceso a sus archivos de diseño.Puesto que son su propiedad,respetamos los derechos de autor de sus archivos. El cliente controla la disposición de estos archivos según sus requisitos y aprobación por escrito.
P. ¿Cuál es la garantía?
La garantía es de 2 años.
| PCBA llave en mano | PCB+abastecimiento de componentes+ensamblaje+envase | ||||
| Detalles del montaje | Líneas SMT y de agujero, ISO | ||||
| Tiempo de entrega | Prototipo: 15 días laborables, pedido en masa: 20-25 días laborables | ||||
| Pruebas en productos | Prueba con sonda voladora, inspección por rayos X, prueba AOI, prueba funcional | ||||
| Cantidad | Min cantidad: 1pcs. prototipo, pequeño pedido, pedido en masa, todo bien | ||||
| Los archivos que necesitamos | Los datos de los datos de los datos de los datos de los datos de los datos de los datos de los datos de los datos de los datos de los datos de los datos de los datos de los datos de los datos. | ||||
| Los archivos que necesitamos | Componentes: lista de materiales (lista BOM) | ||||
| Los archivos que necesitamos | Reunión: archivo de recogida y colocación | ||||
| Tamaño del panel de PCB | Tamaño mínimo: 0,25 * 0,25 pulgadas ((6 * 6mm) | ||||
| Tamaño máximo: 20*20 pulgadas ((500*500mm) | |||||
| Tipo de soldadura de PCB | Pasta de soldadura soluble en agua, libre de plomo según la normativa RoHS | ||||
| Detalles de los componentes | Pasivo Bajo el tamaño 0201 | ||||
| Detalles de los componentes | BGA y VFBGA | ||||
| Detalles de los componentes | Portadores de chips sin plomo/CSP | ||||
| Detalles de los componentes | Conjunto SMT de doble cara | ||||
| Detalles de los componentes | El tono fino es de 0.8 milímetros | ||||
| Detalles de los componentes | BGA Reparación y reinstalación | ||||
| Detalles de los componentes | Extracción y sustitución de piezas | ||||
| Paquete de componentes | Cortar cinta, tubo, bobinas, piezas sueltas | ||||
| Conjunto de PCB | Perforación -- Exposición -- Revestimiento -- Fijación y desmontaje -- Perforación -- Pruebas eléctricas -- Soldadura por ondas -- Montaje -- TIC -- Pruebas funcionales -- Pruebas de temperatura y humedad | ||||
EMS PCB de alto rendimiento con abertura láser Min Servicio de circuitos electrónicos personalizados
Introducción
Tenemos una fuerte cadena de suministro de componentes electrónicos, podemos ofrecer un precio competitivo para su lista BOM.
Servicio
Nos especializamos en proporcionar soluciones integrales de EMS para satisfacer las necesidades únicas de nuestros clientes.
Nuestros productos se venden en todo el mundo, puede estar seguro de todo el proceso de nuestros productos.
