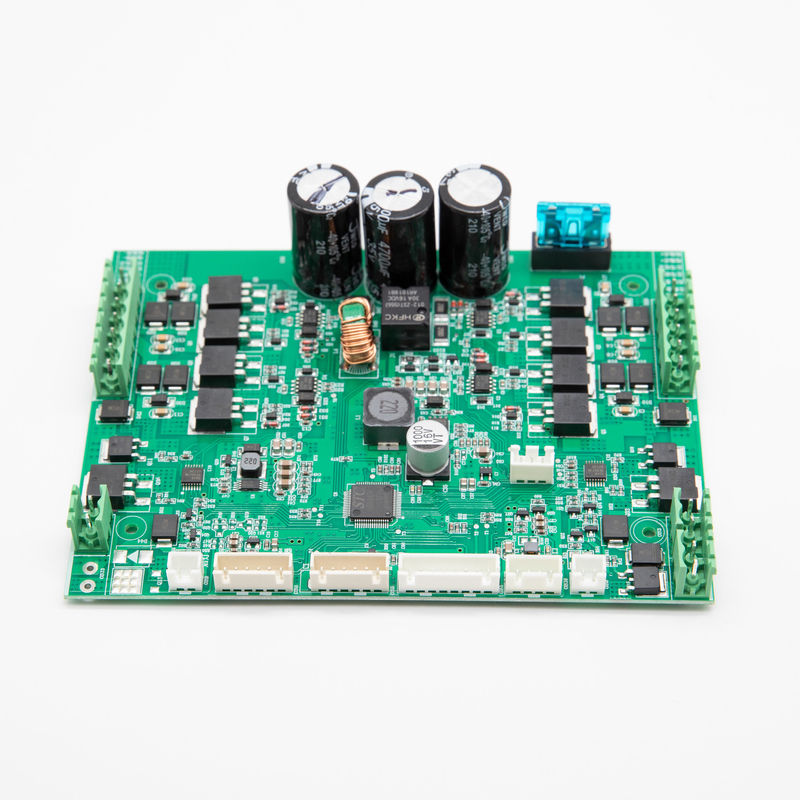

Asamblea de circuitos impresos profesionales de múltiples capas con diseño personalizado

PCB de una sola capa

Una placa de circuito impreso (PCB) de una sola capa es una placa de circuito que tiene rastros conductores en un solo lado de la placa.En comparación con los PCB multicapaLos PCB de una sola capa son menos costosos y tienen procesos de fabricación más simples, por lo que a menudo se utilizan en dispositivos electrónicos y prototipos más simples.Tienen limitaciones en la complejidad de enrutamiento e integridad de la señal en comparación con los PCB multicapa.

La placa de PCB estándar es un término general para todas las placas impresas, que pueden dividirse en placas de una sola capa o placas de varias capas según sea necesario.El sustrato de la placa en sí está hecho de un aislanteSe puede ver que en la superficie

El material de cableado es papel de cobre. pero en el proceso de fabricación, la parte media se graba.y la parte restante se convierte en una red de pequeñas líneasEstas líneas se llaman conductores.

patrón o cableado, y se utilizan para proporcionar conexión de circuito de piezas en PCB.

La placa de una sola capa es la placa de tipo PCB más básica, también llamada panel único, porque el cable solo aparece en un lado, por lo que llamamos a esta placa de PCB panel único.

PCB de varias capas

El PCB multicapa, como su nombre indica, tiene múltiples capas de rastros conductores separadas por capas aislantes.Estas placas se utilizan en dispositivos electrónicos más complejos donde un PCB de una sola capa no es suficiente para cumplir con estos requisitosLas capas adicionales permiten diseños de circuitos más complejos, mejor integridad de la señal y menor interferencia electromagnética.Los PCB de múltiples capas se utilizan comúnmente en dispositivos electrónicos de alto rendimiento como computadorasLos circuitos de circuito impreso de una sola capa son más caros de fabricar que los PCB de una sola capa, pero ofrecen ventajas significativas en funcionalidad y rendimiento.

Conjunto de PCB de varias capas

El ensamblaje de PCB de múltiples capas implica el proceso de llenado y soldadura de componentes en una placa de circuito impreso de múltiples capas.Este proceso requiere equipo especializado y experiencia debido a la complejidad de trabajar con múltiples capas.

Durante el ensamblaje de PCB de múltiples capas, los componentes se colocan y soldan en la placa utilizando la tecnología de montaje superficial (SMT) o la tecnología de agujero (THT) en función de los requisitos de diseño.El proceso de ensamblaje también puede incluir la aplicación de pasta de soldadura, máquinas de recogida y colocación para la colocación de componentes y hornos de reflujo para soldadura.

Además, el ensamblaje de PCB de múltiples capas puede requerir una atención cuidadosa a la gestión térmica y la integridad de la señal, ya que las múltiples capas pueden afectar la disipación de calor y la propagación de la señal.El control de calidad y las pruebas también son fundamentales para garantizar la funcionalidad y la fiabilidad del PCB multicapa ensamblado.
