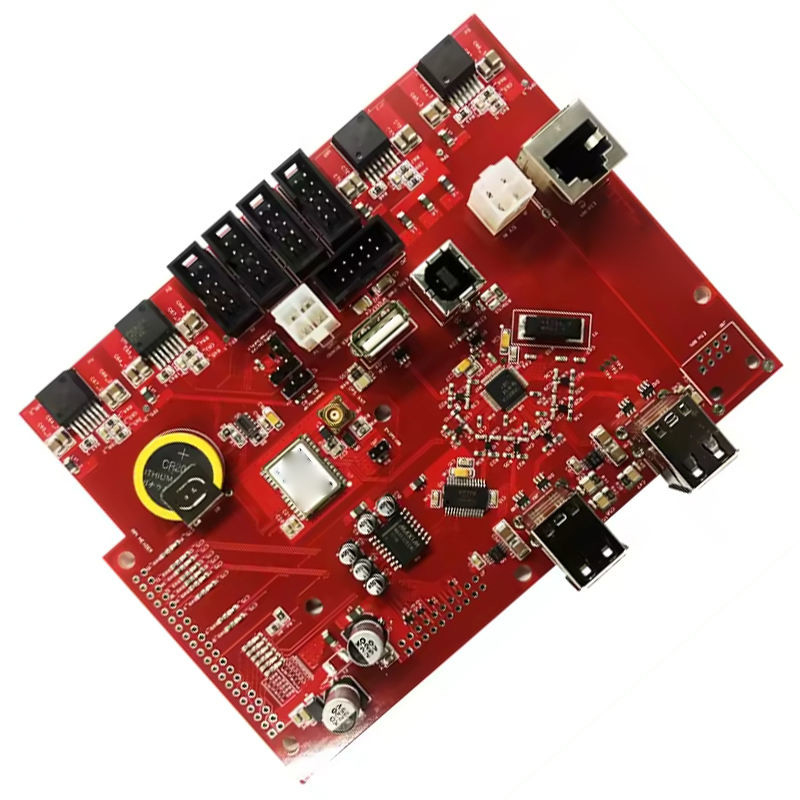

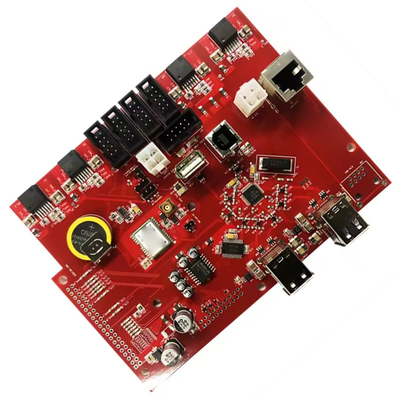

Fabricación de circuitos electrónicos de dos lados
-
Resaltar
Reunión de placas de circuito de doble cara
,Reunión de placas de circuitos industriales
,Prototipo industrial de ensamblaje de PCB
-
espesor del tablero1.6m m, 0.5~3.2m m, 0.2-3.0m m, 0.3~2.5m m, los 2.0m
-
espesor de cobre1oz, 0.5-2.0 onzas, 1-3oz, 0.5-5oz, 0.5-4oz
-
Materiales básicosFR-4, CEM-3, de aluminio, CEM-1 O FR-4, alumbre
-
AplicaciónDispositivo de la electrónica, productos electrónicos de consumo, productos electrónicos, industrial
-
El colorColor verde, modificado para requisitos particulares, azul en su petición
-
Las normasClase II-III, clase 2, prueba de TDR, ISO 9001, clase 3 de IPC-A-610 E de IPC 6021
-
Ancho de línea mínimo3mi, 4mil, 0.1m m, 0.1m m (de destello)/0.15m m (HASL), 0,1 0m m del oro
-
Tamaño mínimo del agujero0.25m m, 0.1m m, 0,2 milímetros, 0.15-0.2m m, 0.1mm-1m m
-
Lugar de origenChina.
-
Nombre de la marcaXHT
-
CertificaciónISO、IATF16949、RoSH
-
Número de modeloEl conjunto de la placa de circuito impreso XHT-10
-
Cantidad de orden mínimamoq bajo
-
Detalles de empaquetadoCartón con bolsa de espuma
-
Tiempo de entrega5 a 8 días hábiles
-
Condiciones de pagoT/T, Western Union, MoneyGram
-
Capacidad de la fuente600000+ PCS por boca
Fabricación de circuitos electrónicos de dos lados
Fabricación de ensamblaje de PCB Servicio de parada única
PCB assembly manufacturing one-stop service refers to a comprehensive solution provided by a manufacturing company that covers the entire process of assembling printed circuit boards (PCBs) with electronic componentsEste servicio incluye normalmente todas las etapas del ensamblaje de PCB, desde la obtención de componentes hasta las pruebas finales y el control de calidad.
El servicio de ensamblaje de PCB en una sola ventana puede incluir los siguientes elementos clave:
Componente de abastecimiento: El proveedor de servicios abastece todos los componentes electrónicos necesarios, incluidas las resistencias, condensadores, circuitos integrados y otras partes necesarias para el ensamblaje de PCB.
Fabricación de PCB: el servicio incluye la fabricación de los propios PCB, que implica la producción de las placas de circuitos desnudos de acuerdo con las especificaciones requeridas.
Ensamblaje de PCB: Esto implica el ensamblaje real de componentes electrónicos en los PCB utilizando máquinas avanzadas de recogida y colocación, equipos de soldadura y otras herramientas de ensamblaje.
Pruebas y control de calidad: el proveedor de servicios realiza pruebas y controles de control de calidad exhaustivos para garantizar que los PCB ensamblados cumplan con las normas y especificaciones requeridas.
Servicios adicionales: Algunos servicios de ensamblaje de PCB de una sola ventana también pueden ofrecer servicios adicionales como diseño para el análisis de fabricabilidad (DFM), creación de prototipos,y hasta el embalaje y envío de los productos terminados.
Al ofrecer una gama completa de servicios, un servicio de fabricación de ensamblaje de PCB de una sola parada tiene como objetivo agilizar todo el proceso de producción, reducir los tiempos de entrega,y garantizar la calidad y fiabilidad de los PCB ensambladosEsto puede ser particularmente beneficioso para las empresas que buscan externalizar sus necesidades de ensamblaje de PCB a un único socio confiable.
| PCBA llave en mano | PCB+abastecimiento de componentes+ensamblaje+envase | ||||
| Detalles del montaje | Líneas SMT y de agujero, ISO | ||||
| Tiempo de entrega | Prototipo: 5 a 10 días laborables, pedido en masa: 10 a 20 días laborables | ||||
| Pruebas en productos | Prueba con sonda voladora, inspección por rayos X, prueba AOI, prueba funcional | ||||
| Cantidad | Min cantidad: 1pcs. prototipo, pequeño pedido, pedido en masa, todo bien | ||||
| Los archivos que necesitamos | Los datos de los datos de los datos de los datos de los datos de los datos de los datos de los datos de los datos de los datos de los datos de los datos de los datos de los datos de los datos. | ||||
| Los archivos que necesitamos | Componentes: lista de materiales (lista BOM) | ||||
| Los archivos que necesitamos | Reunión: archivo de recogida y colocación | ||||
| Tamaño del panel de PCB | Tamaño mínimo: 0,25 * 0,25 pulgadas ((6 * 6mm) | ||||
| Tamaño máximo: 20*20 pulgadas ((500*500mm) | |||||
| Tipo de soldadura de PCB | Pasta de soldadura soluble en agua, libre de plomo según la normativa RoHS | ||||
| Detalles de los componentes | Pasivo Bajo el tamaño 0201 | ||||
| Detalles de los componentes | BGA y VFBGA | ||||
| Detalles de los componentes | Portadores de chips sin plomo/CSP | ||||
| Servicio | Conjunto SMT de doble cara | ||||
| Detalles de los componentes | El tono fino es de 0.8 milímetros | ||||
| Detalles de los componentes | BGA Reparación y reinstalación | ||||
| Detalles de los componentes | Extracción y sustitución de piezas | ||||
| Paquete de componentes | Cortar cinta, tubo, bobinas, piezas sueltas | ||||
| Conjunto de PCB | Perforación -- Exposición -- Revestimiento -- Fijación y desmontaje -- Perforación -- Pruebas eléctricas -- Soldadura por ondas -- Montaje -- TIC -- Pruebas funcionales -- Pruebas de temperatura y humedad | ||||
Reunión de placas de circuito de doble lado
El ensamblaje de placas de circuito impreso de doble cara se refiere al proceso de ensamblaje de componentes electrónicos en ambos lados de una placa de circuito impreso (PCB).Este tipo de montaje requiere una planificación cuidadosa y técnicas de fabricación precisas para garantizar que los componentes de ambos lados del PCB estén colocados correctamente, soldados e interconectados.
El ensamblaje de placas de circuitos de doble cara incluye varios pasos clave:
Colocación de los componentes: Los componentes electrónicos se colocan tanto en la parte superior como en la parte inferior del PCB de acuerdo con las especificaciones de diseño.
Soldadura: los componentes de montaje superficial y de orificio se soldan en la PCB utilizando soldadura por reflujo, soldadura por onda o técnicas de soldadura manual.dependiendo de los requisitos específicos de los componentes y del diseño del PCB.
Inspección: Después de la soldadura, el PCB ensamblado se somete a una inspección visual y pruebas exhaustivas para garantizar que todos los componentes estén correctamente soldados y que no haya defectos o problemas de soldadura.
Inserción de componentes a través del agujero: para los componentes a través del agujero, como los conectores y los componentes más grandes, los cables se insertan a través de los agujeros de la PCB y se soldan en ambos lados.
Pruebas y control de calidad: una vez que el ensamblaje está completo, el PCB de doble cara se somete a pruebas funcionales y controles de control de calidad para verificar su rendimiento y confiabilidad.
El ensamblaje de placas de circuito redundante de doble cara se utiliza comúnmente en una amplia gama de dispositivos y aplicaciones electrónicas, incluida la electrónica de consumo, el equipo industrial, la electrónica automotriz,y productos de telecomunicacionesLa complejidad del ensamblaje de doble cara requiere experiencia en el diseño de PCB, la colocación de componentes y las técnicas de soldadura para garantizar la integridad y la funcionalidad del producto final.
Fabrica de montaje de PCB industriales
Introducción
Tenemos una fuerte cadena de suministro de componentes electrónicos, podemos ofrecer un precio competitivo para su lista BOM.
Servicio
Nos especializamos en proporcionar soluciones integrales de EMS para satisfacer las necesidades únicas de nuestros clientes.
Nuestros productos se venden en todo el mundo, puede estar seguro de todo el proceso de nuestros productos.
