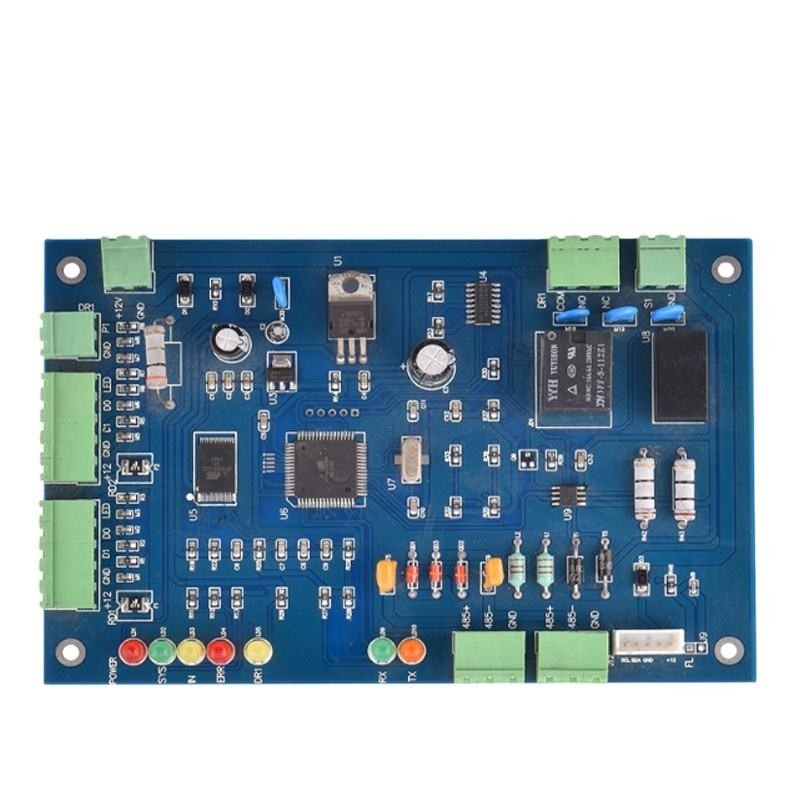

Fabricación de placas de circuito impreso de giro rápido de doble cara y ensamblaje de PCB de múltiples capas
-
Resaltar
Fabricación de placas de circuito rápido
,Fabricación de placas de circuito de doble cara
,El montaje de la placa de PCB de giro rápido
-
El materialFr-4
-
El colorColor verde, modificado para requisitos particulares, azul en su petición
-
espesor de cobre1oz, 0.5-2.0 onzas, 1-3oz, 0.5-5oz, 0.5-4oz
-
espesor del tablero1.6m m, 0.5~3.2m m, 0.2-3.0m m, 0.3~2.5m m, 2.0m m
-
Ancho de línea mínimo3mi, 4mil, 0.1m m, 0.1m m (de destello)/0.15m m (HASL), 0,1 0m m del oro
-
AplicaciónDispositivo de la electrónica, productos electrónicos de consumo, productos electrónicos, industrial
-
Lugar de origenChina.
-
Nombre de la marcaXHT
-
CertificaciónISO、IATF16949、RoSH
-
Número de modeloEn el caso de las placas de circuitos impresos XHT, el ensamblaje es el siguiente:
-
Cantidad de orden mínimamoq bajo
-
Detalles de empaquetadoCartón con bolsa de espuma
-
Tiempo de entrega5 a 8 días hábiles
-
Condiciones de pagoT/T, Western Union, MoneyGram
-
Capacidad de la fuente600000+ PCS por boca
Fabricación de placas de circuito impreso de giro rápido de doble cara y ensamblaje de PCB de múltiples capas
Fabricación de placas de circuito impreso de giro rápido de doble cara y ensamblaje de PCB de múltiples capas
SMT (abreviatura de Surface Mounted Technology) es una de las tecnologías y procesos más populares en la industria del ensamblaje electrónico.La tecnología de montaje de superficie (SMT) de los circuitos electrónicos se llama montaje de superficie o tecnología de montaje de superficieSe trata de un tipo de componentes de ensamblaje de superficies sin pines o con corto conducto (SMC/SMD, en chino conocidos como componentes de chips) instalados en la superficie de la placa de circuitos impresos (PCB) u otra superficie de sustrato,mediante soldadura por reflujo o soldadura por inmersión y otros métodos para soldar y ensamblar tecnología de instalación de circuitos.
Ventajas de las placas de circuitos multicapa
1, la densidad de montaje de placas de circuito múltiple es alta, el tamaño es pequeño, con el volumen de productos electrónicos cada vez más pequeño,la función de la placa de circuito PCB también se plantea requisitos más altos, la demanda de placas de circuitos de múltiples capas también está aumentando.
2, la selección de la línea de colocación de la placa de circuito PCB de múltiples capas es conveniente, la longitud de la línea de colocación se acorta en gran medida, la línea de colocación entre los componentes electrónicos se reduce,pero también mejorar la velocidad de transmisión de la señal de datos.
3En el caso del circuito de alta frecuencia, la línea de señal, después de entrar en tierra, tiene una impedancia estable y baja para la tierra,y la impedancia característica del circuito de potencia se reduce en gran medida, que tiene un efecto de interceptación significativo.
4Para los productos electrónicos con requisitos más altos para la función de disipación de calor, se puede instalar una capa de disipación de calor de núcleo metálico en una placa de circuito de múltiples capas,que es conveniente para satisfacer los requisitos de blindaje, disipación de calor y otras funciones especiales.
Lo que necesitamos:
* Archivos de Gerber del PCB desnudo
* La lista de materiales incluye: número de pieza del fabricante, tipo de pieza, tipo de embalaje,
*listas de ubicaciones de los componentes por indicadores de referencia y cantidad
* Especificaciones dimensionales de los componentes no estándar
* Dibujo de montaje, incluidos los avisos de cambios
* Procedimientos de ensayo finales (si están disponibles)
| espesor de cobre | 1 oz ~ 3 oz,0.5-5 Oz | Materiales básicos | FR4, Aluminio, TG, Rogers, CEM-1 |
| espesor del tablero | 1.6 mm, 0.5 ~ 3.2 mm, 0.2-3.0 mm, 0.3 ~ 2.5 mm, 2.0 mm | Ancho de línea mínimo | 3mi, 4mil, 0.1mm, 0.1mm ((Flash Gold) / 0.15mm ((HASL), 0.1 10mm |
| Tamaño mínimo del agujero | 0.25 mm, 0.1 mm, 0.2 mm, 0.15-0.2 mm, 0.1 mm-1 mm | Finalización de la superficie | HASL, OSP, ENIG, HASL libre de plomo, oro de inmersión |
| Min. Espaciado de líneas | 0.003", 4mil, 0.2mm, 0.15mm, 0.1mm y 4mil) | Nombre del producto | Junta de circuitos impresos, diseño de PCB 94V0 / fabricación de PCB |
| Aplicación | Dispositivo electrónico, electrónica de consumo, productos electrónicos, industriales, y así sucesivamente | Máscara de soldadura | Azul, verde, rojo, azul, blanco, negro, amarillo, verde, negro, blanco, rojo, azul, etc. |
| Capa | 1 ~ 20 capas, 1-24 capas | El Rohs | Sin plomo |
| PCBA llave en mano | PCB+abastecimiento de componentes+ensamblaje+envase | ||||
| Detalles del montaje | Líneas SMT y de agujero, ISO | ||||
| Tiempo de entrega | Prototipo: 15 días laborables, pedido en masa: 20-25 días laborables | ||||
| Pruebas en productos | Prueba con sonda voladora, inspección por rayos X, prueba AOI, prueba funcional | ||||
| Cantidad | Min cantidad: 1pcs. prototipo, pequeño pedido, pedido en masa, todo bien | ||||
| Los archivos que necesitamos | Los datos de los datos de los datos de los datos de los datos de los datos de los datos de los datos de los datos de los datos de los datos de los datos de los datos de los datos de los datos. | ||||
| Los archivos que necesitamos | Componentes: lista de materiales (lista BOM) | ||||
| Los archivos que necesitamos | Reunión: archivo de recogida y colocación | ||||
| Tamaño del panel de PCB | Tamaño mínimo: 0,25 * 0,25 pulgadas ((6 * 6mm) | ||||
| Tamaño máximo: 20*20 pulgadas ((500*500mm) | |||||
| Tipo de soldadura de PCB | Pasta de soldadura soluble en agua, libre de plomo según la normativa RoHS | ||||
| Detalles de los componentes | Pasivo Bajo el tamaño 0201 | ||||
| Detalles de los componentes | BGA y VFBGA | ||||
| Detalles de los componentes | Portadores de chips sin plomo/CSP | ||||
| Detalles de los componentes | Conjunto SMT de doble cara | ||||
| Detalles de los componentes | El tono fino es de 0.8 milímetros | ||||
| Detalles de los componentes | BGA Reparación y reinstalación | ||||
| Detalles de los componentes | Extracción y sustitución de piezas | ||||
| Paquete de componentes | Cortar cinta, tubo, bobinas, piezas sueltas | ||||
| Conjunto de PCB | Perforación -- Exposición -- Revestimiento -- Fijación y desmontaje -- Perforación -- Pruebas eléctricas -- Soldadura por ondas -- Montaje -- TIC -- Pruebas funcionales -- Pruebas de temperatura y humedad | ||||
P: ¿Qué archivos utilizan en la fabricación de PCBA?
R: Gerber o Eagle, lista de la BOM, PNP y posición de los componentes.
P: ¿Es posible que pueda ofrecer una muestra?
R: Sí, podemos hacer muestras personalizadas para su prueba antes de la producción en masa.
P: ¿Cuánto tiempo podría obtener la cotización después de enviar Gerber, BOM y procedimiento de prueba?
A: Dentro de las 6 horas para el presupuesto de PCB y alrededor de las 24 horas para el presupuesto de PCBA.
P: ¿Cómo puedo conocer el proceso de producción de mi PCBA?
A: 7-10 días para la producción de PCB y la compra de componentes, y 10 días para el ensamblaje y las pruebas de PCB.
P. ¿Mi diseño está seguro cuando te lo envíe?
Sus archivos se mantienen en completa seguridad mientras Kerongda está en posesión de ellos. Sus archivos nunca se comparten con terceros, sólo nuestros colegas tienen acceso a sus archivos de diseño.Puesto que son su propiedad,respetamos los derechos de autor de sus archivos. El cliente controla la disposición de estos archivos según sus requisitos y aprobación por escrito.
P. ¿Cuál es la garantía?
La garantía es de 2 años.
Fabricación de placas de circuito impreso de giro rápido y montaje de PCB
Introducción
Tenemos una fuerte cadena de suministro de componentes electrónicos, podemos ofrecer un precio competitivo para su lista BOM.
Servicio
Nos especializamos en proporcionar soluciones integrales de EMS para satisfacer las necesidades únicas de nuestros clientes.
